От референса к связному пространству

Первая пространственная переработка города, дворцовых дворов и личного сада Озириса. Планы и проверочная 3D-сцена используют общие координаты.

Канон сохраняется: две тысячи лет непрерывной жизни дворца; архаичные фасады и церемониальные залы; современный быт и инфраструктура конца XX века. Оазис скрыт за скалой. Парадная ось, личный проход и службы имеют разные маршруты.

Открыть интерактивную 3D-сценуАрхив прежней версии сохранён в локальной подборке.

Два вида референсов для каждого решения

Иллюстративные источники задают форму, материал и ощущение масштаба. Планы и разрезы объясняют связи, пролёты, входы и уровни. Это аналоги отдельных решений, а не историческое доказательство существования нашего вымышленного комплекса.

Карнак: зал и конструкция

План, фотографии и реконструкции помогают проверить главные оси, боковые пролёты и различие высот колонн. Наши 49 колонн и их росписи остаются каноном проекта.

University of Memphis — архитектура гипостиля
Архитектурный план

Рамессеум: храм и хозяйство

План комплекса полезен для проверки соотношения парадного ядра, дворов и окружающих хозяйственных помещений. В новой версии боковые дворцовые дворы получили самостоятельные входы со служебного пути.

UCL — план Рамессеума, по Quibell

Исторический Каир: разные эпохи города

Материалы UNESCO различают старую уличную ткань, поздние прорезки и автомобильные маршруты. Переносимый принцип — постепенная перестройка кварталов. Это не основание механически стыковать идеальные кольца с прямоугольной сеткой.

UNESCO — Cairo Action Project

Изучен текст отчёта; картографические листы этого PDF в данной сессии отдельно визуально не проверены.

Хенералифе: сад как работающая система

План и фотографии показывают дворец, террасы, посадки, пути и воду как связанные части. Заимствуется пространственный принцип; исламское декоративное оформление в наш канон не переносится.

Patronato de la Alhambra — официальный буклет с планом
Фотографии и описание Patio de la Acequia
Каналы и водоснабжение

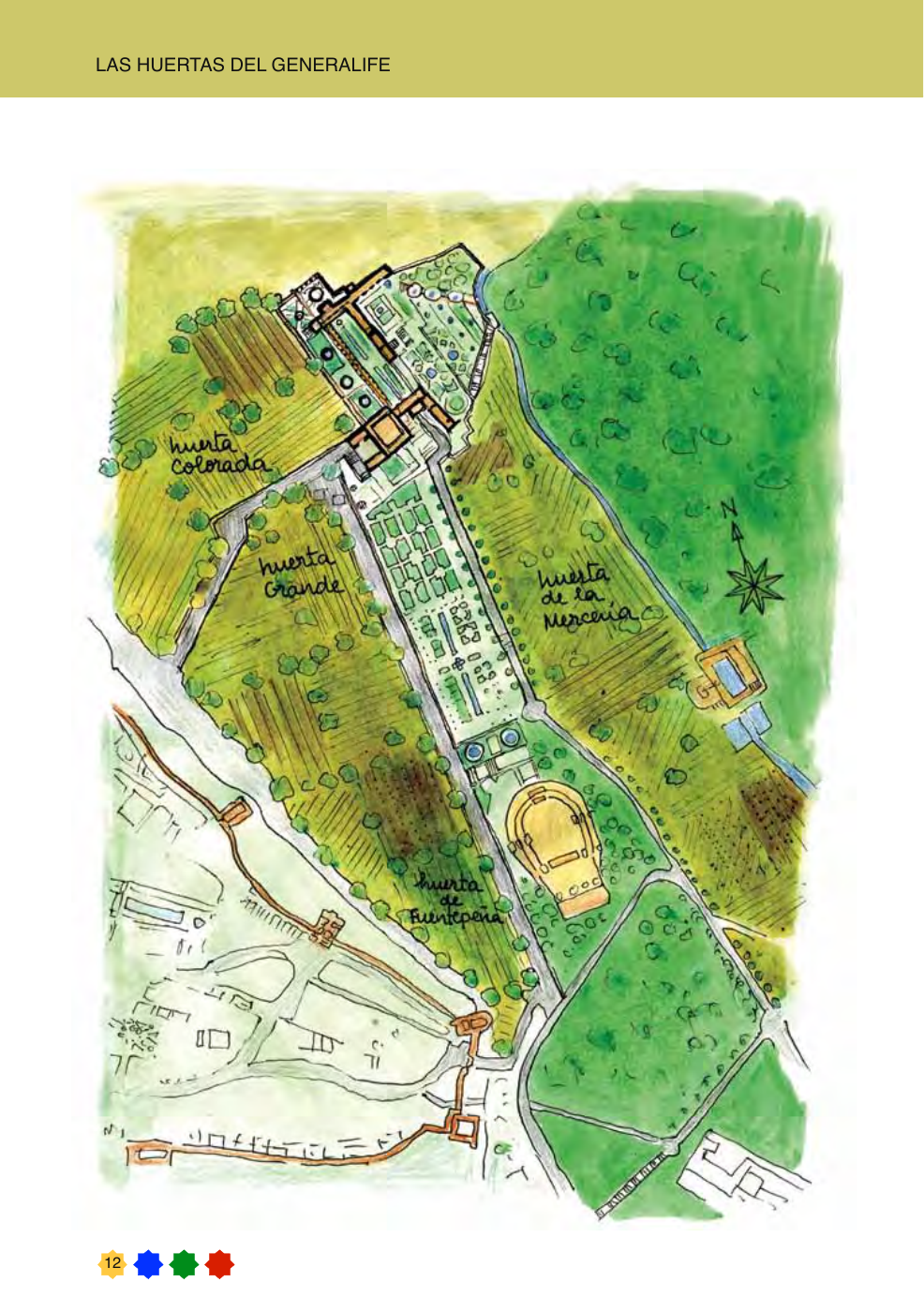

План Хенералифе из официального буклета — Визуально изученный лист официального буклета Patronato de la Alhambra y Generalife. Источник по ссылке выше; исторический аналог, не план Кей-Ро.

Что изменилось

Проблема	Переработка 21

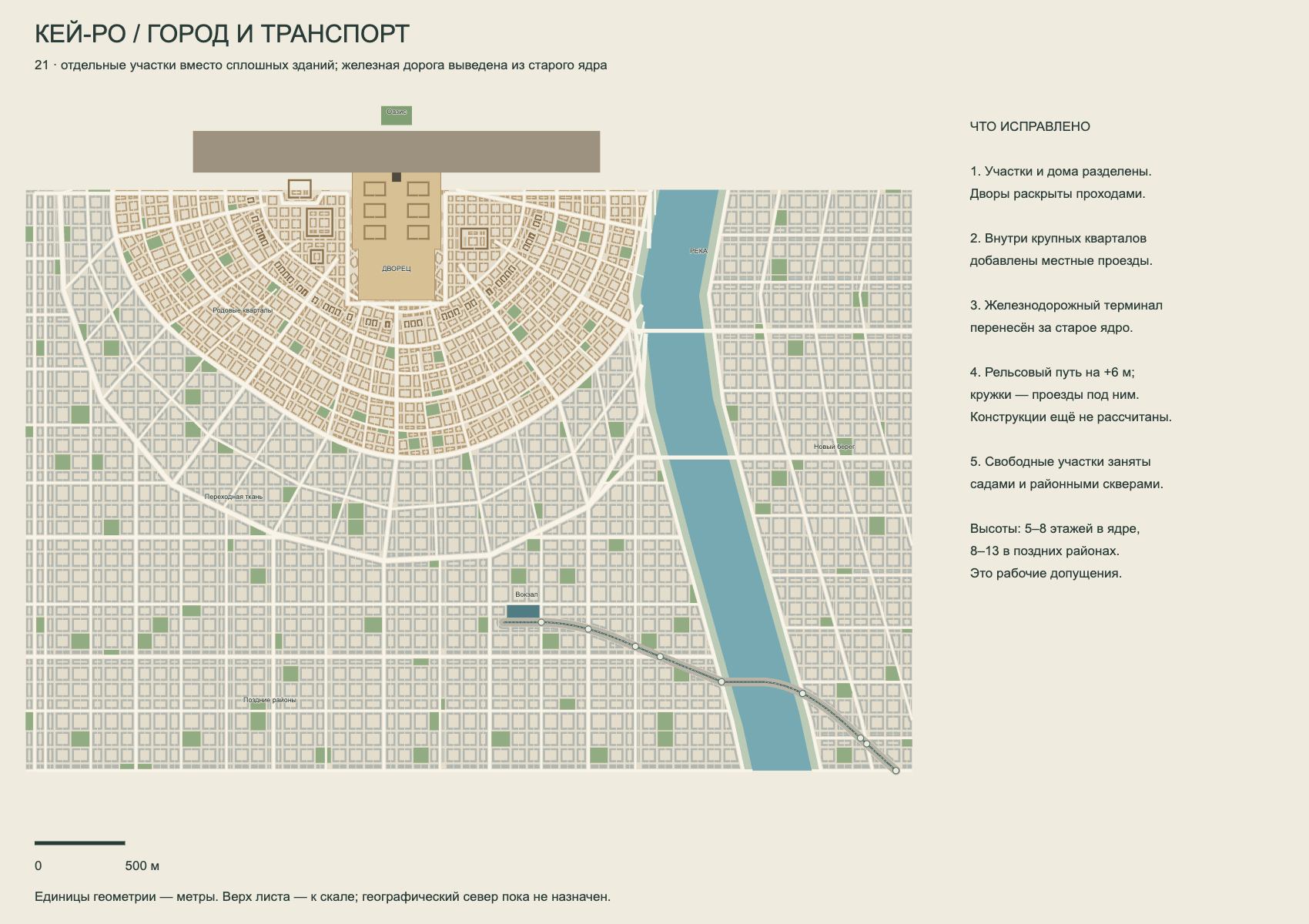

Огромные замкнутые квартальные оболочки	Разделены на участки с дворовыми разрывами и местными проездами. Направление мелкого деления старых кварталов зависит от их формы.
Улицы, заходящие в реку; неясные пересечения железной дороги	Обычные улицы обрезаны по берегу; мосты сохранены отдельно. Терминал вынесен из старого ядра, рельсовые пересечения обозначены на другом уровне. Подъезды и конструкция эстакады требуют следующего прохода.

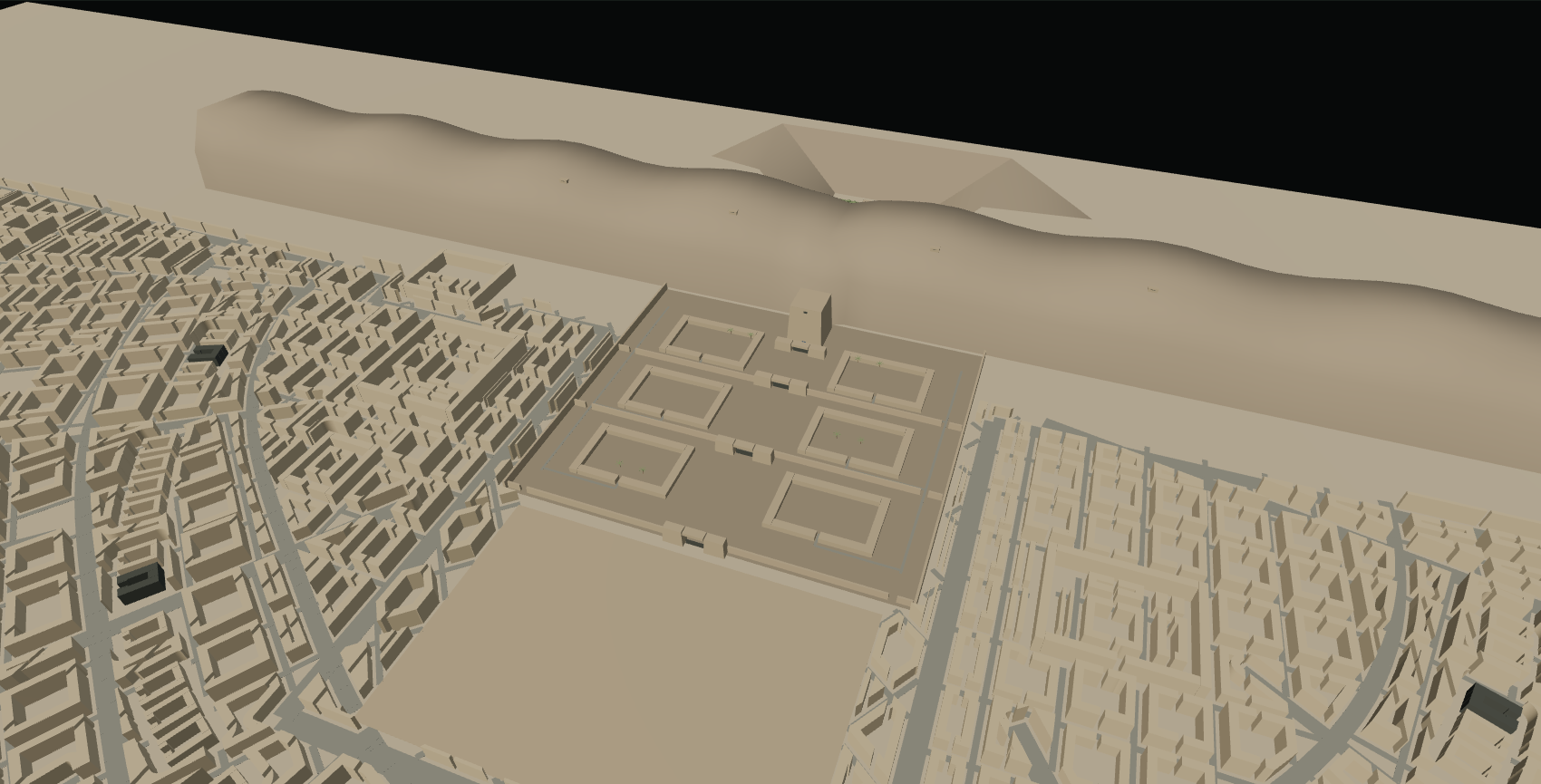

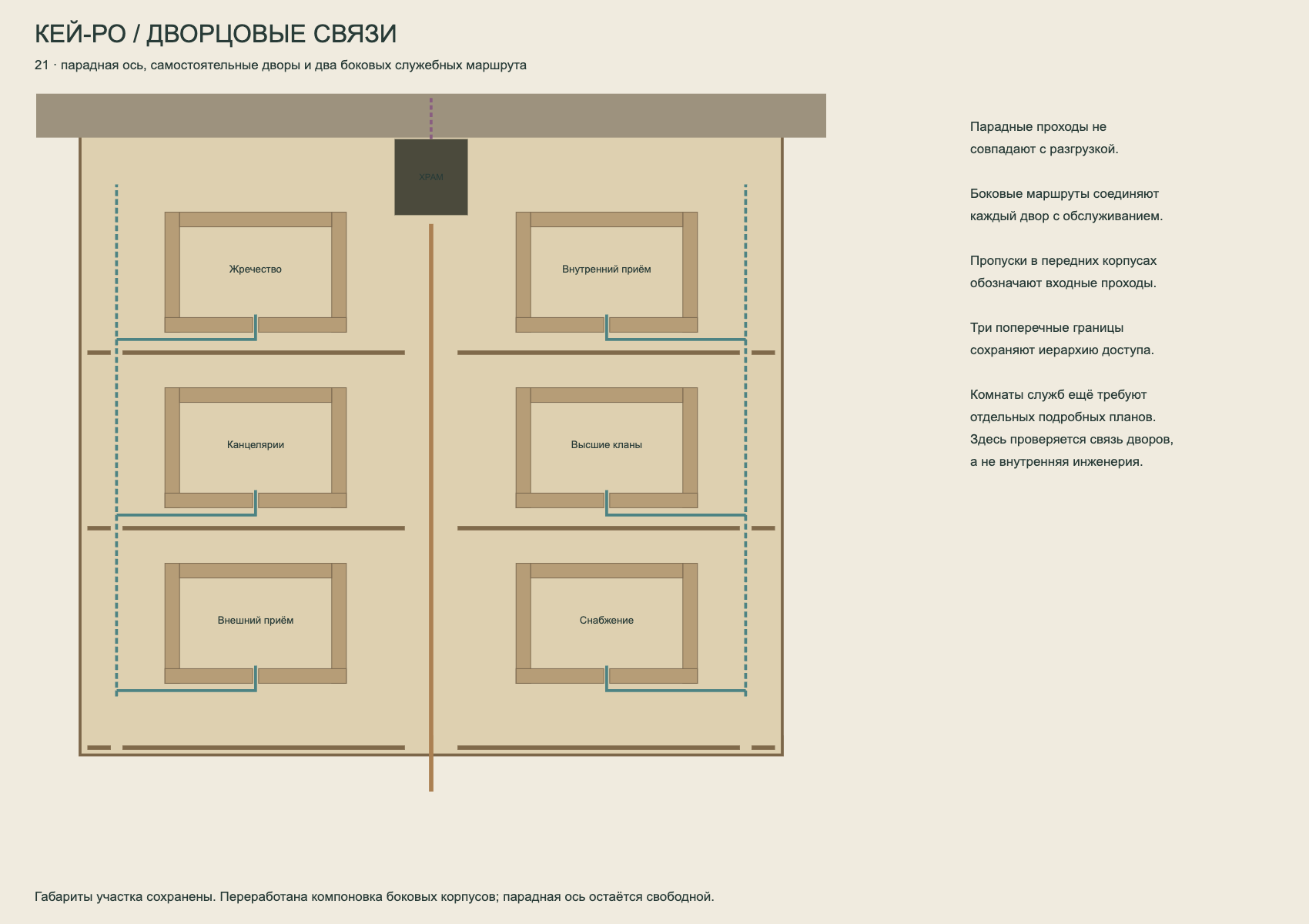

Дворцовые корпуса без ясных входов	Шесть самостоятельных дворов, разрывы входных корпусов и два боковых служебных маршрута. Парадная ось свободна.

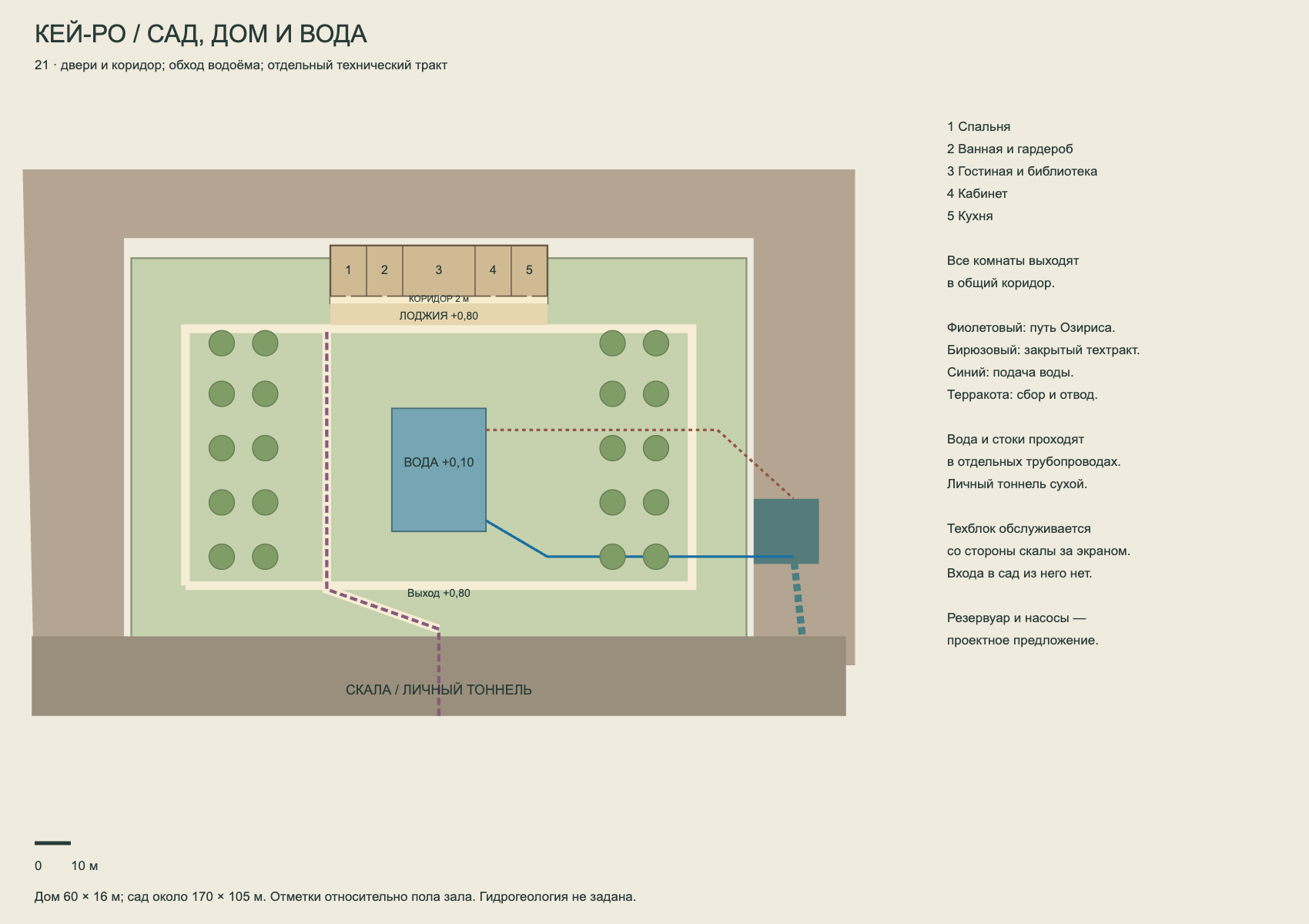

Дом как набор недоступных полос	Пять помещений связаны коридором шириной 2 м; у каждого свой дверной проём. Перед домом — лоджия.
Сад без водной и технической логики	Обход водоёма, отметки земли, дома и воды; отдельно показаны подача, отвод и закрытый технический тракт. Технический блок скрыт экраном.

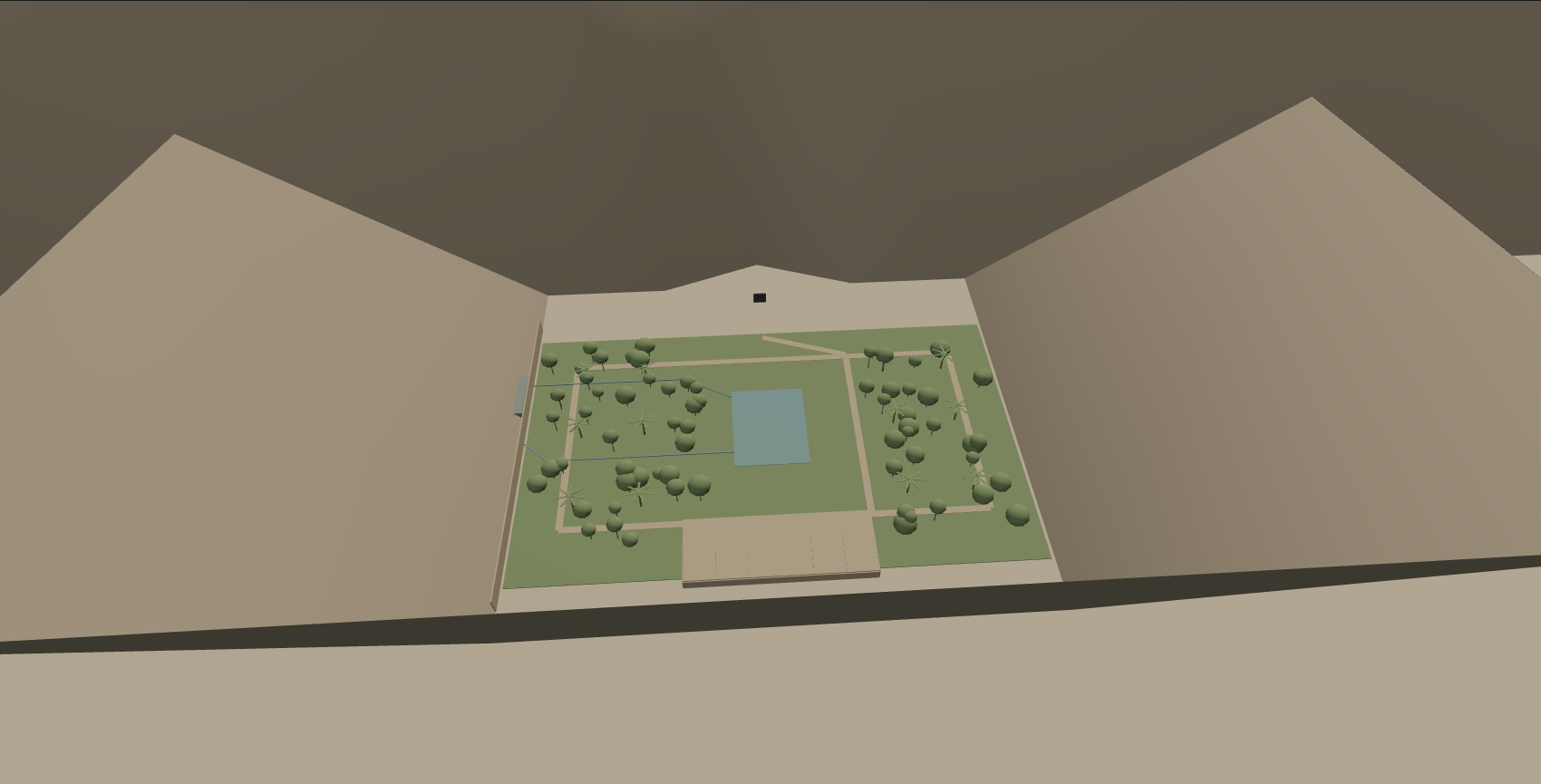

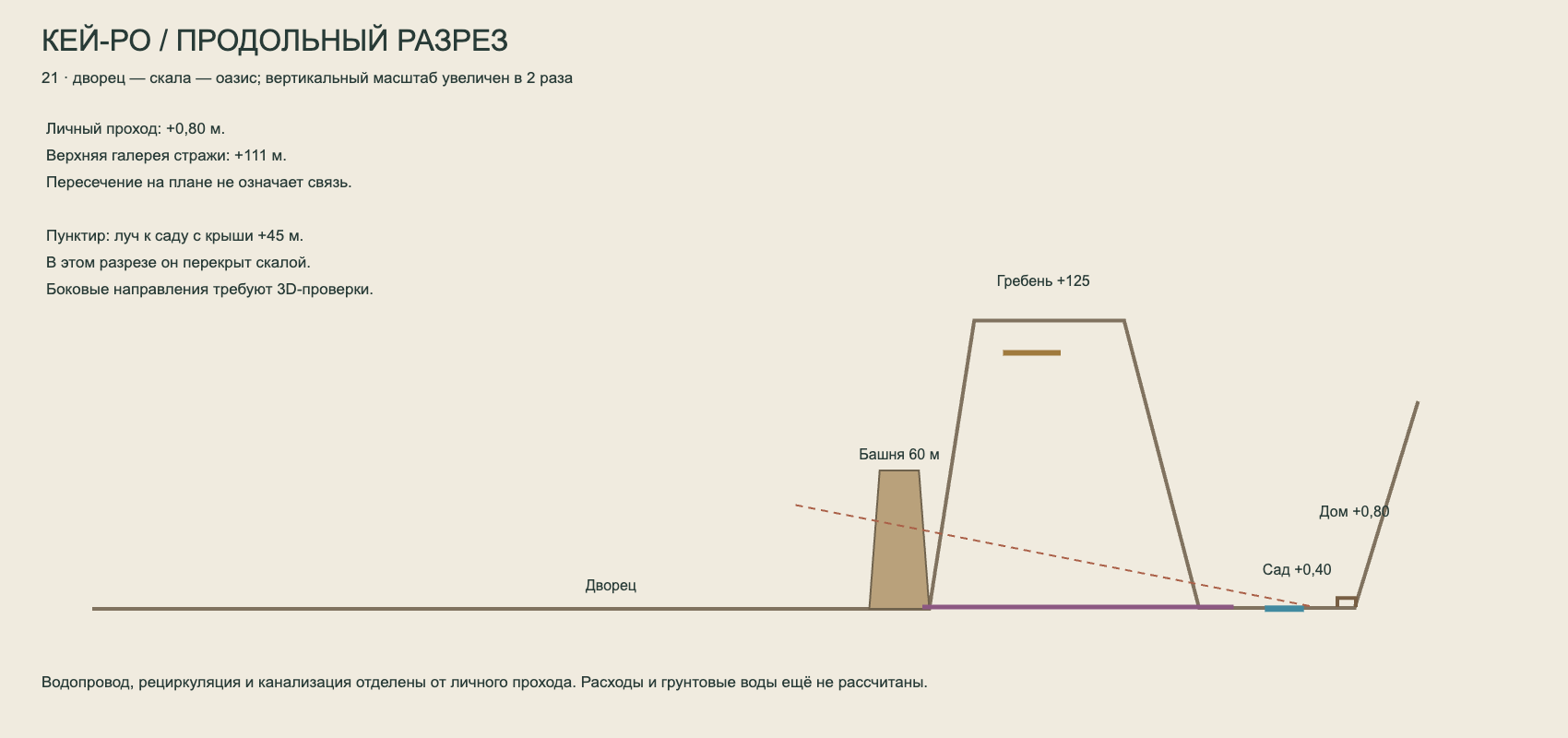

Только плоский рисунок скрытого оазиса	Продольный разрез и объём скалы позволяют сопоставить храм, личный тоннель, верхнюю галерею и сад. Добавлены боковые и задний склоны.

Планы и разрез

Нажмите изображение для открытия масштабируемого SVG. Верх карты направлен к скале; географический север не назначен.

Проверочная 3D-сцена

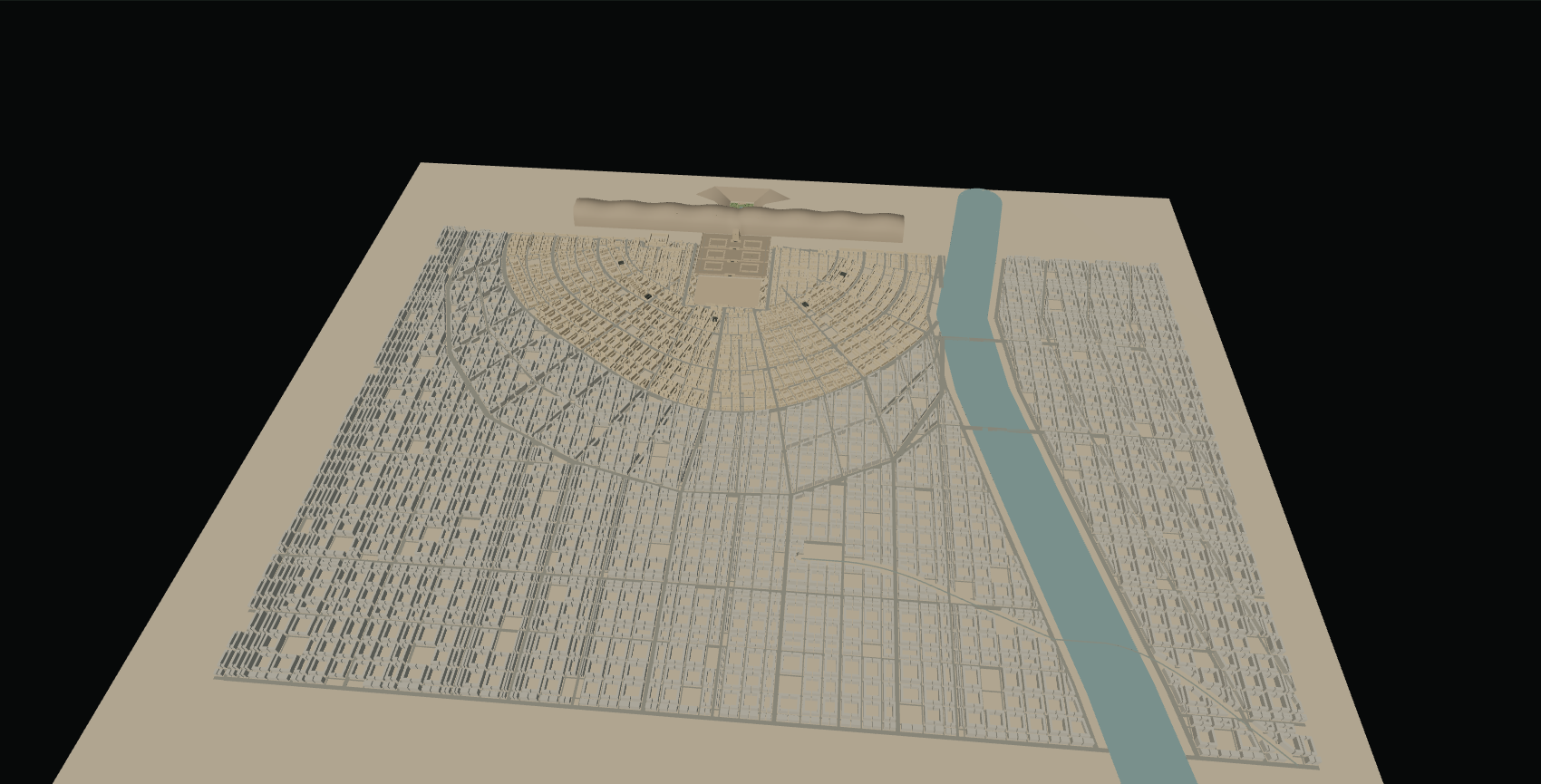

Это объёмная схема в браузере, пока не детальная Blender-сцена и не финальные книжные иллюстрации. В ней можно проверить ракурсы и экспортировать видимую геометрию в OBJ. Объём города, боковые дворцовые дворы и основные размеры сада берутся из тех же данных, что планы.

Открыть сцену и выбрать камеру

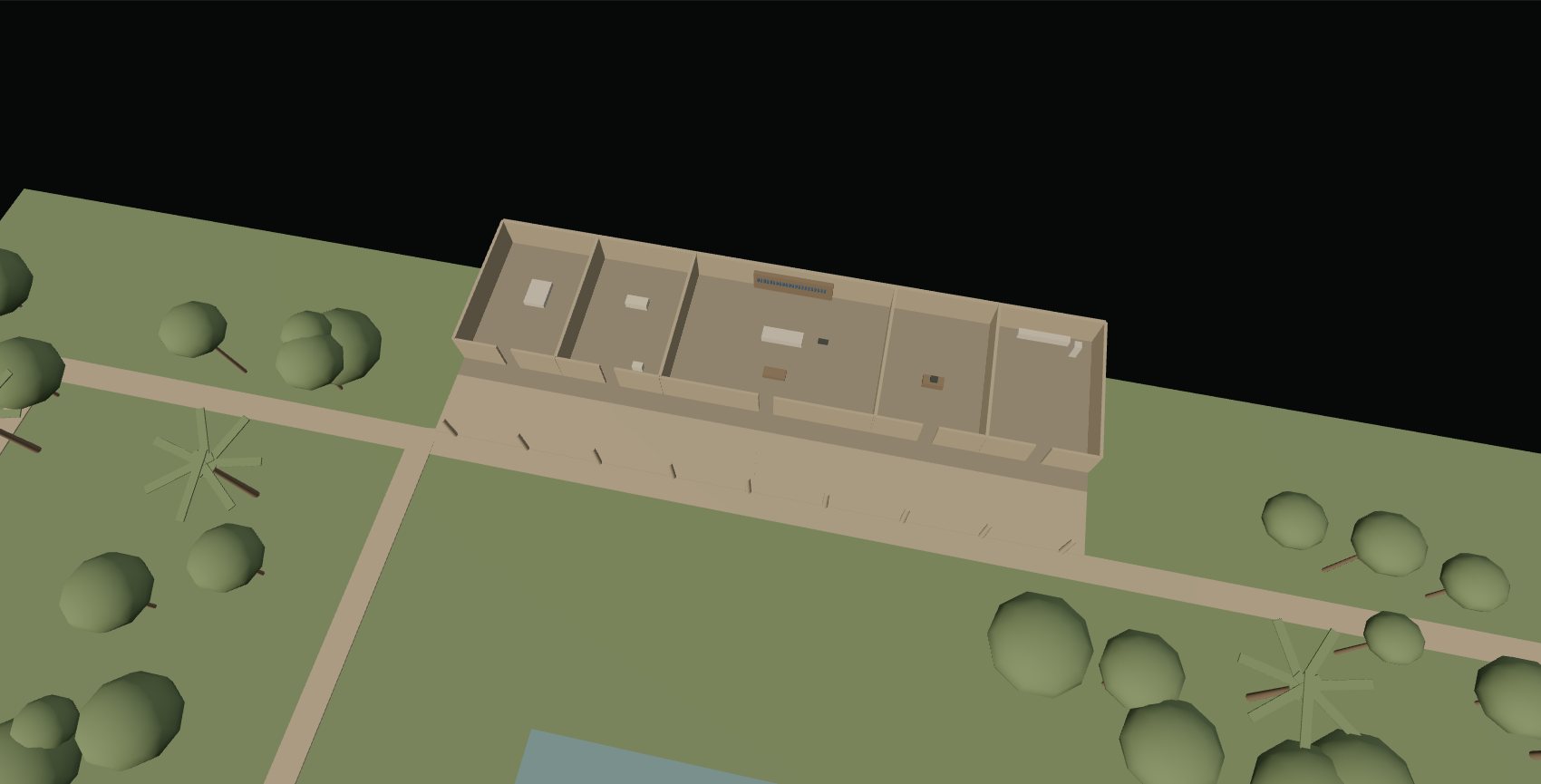

Дом со снятой крышей · открыть этот режим в модели

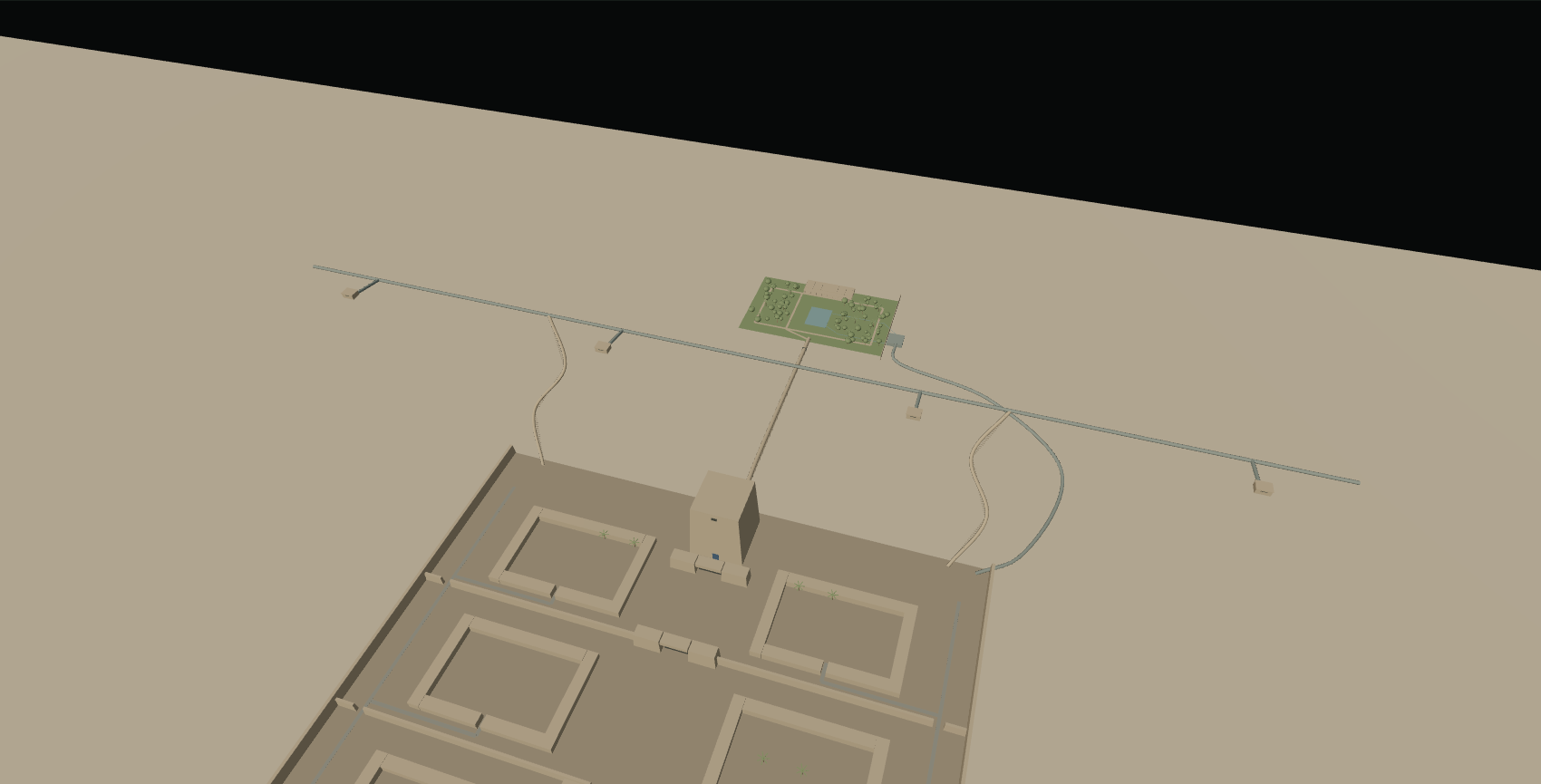

Тоннели и уровни · открыть этот режим в модели

Обновлённый производственный пайплайн

Референсы до моделирования. Для каждого узла: иллюстративный пример + план или разрез. Карточка источника фиксирует происхождение, масштаб, применимый принцип и ограничения. Если план не найден, решение явно маркируется проектным допущением.
Пространственная проверка. Развести ритуальные, бытовые и служебные связи. Согласовать отметки, двери, воду, улицы и объёмы. Проверять город, дворец и сад на разных масштабах.
Общая геометрия. Один набор координат и параметров для SVG и 3D. Любая правка плана требует пересборки зависимых видов.
Проверка камер. Вид с трона, от входа, из города, над скалой и из сада. Скрытость сада проверять лучами от доступных горожанам точек, включая высотные здания и края скалы.
Подробная Blender-модель. Перенести принятую геометрию через bpy или OBJ, построить редактируемые детали, материалы и освещение. Для колонн сохранить крупный нижний регистр первопредков и половинную высоту всех верхних регистров.
Иллюстрации и контроль. Делать изображения по закреплённым камерам и геометрии. Отбраковывать изменение числа колонн, лишние стены, произвольную топографию, неверную символику трона и выдуманное оружие.

Рабочая схема Astra → bpy → рендер → визуальная проверка описана в официальном примере OpenAI об архитектурной визуализации. Подключение Blender и подробный художественный проход здесь ещё не выполнены.

Проверено и ещё не решено

Автоматически проверены отсутствие площадного пересечения созданных контуров застройки с улицами и отсутствие пересечения садовых дорожек с водоёмом. Проверены загрузка четырёх SVG и пяти режимов браузерной сцены. Эти проверки не заменяют архитектурную и инженерную разработку.

Остаются: гидрогеология и источник водоснабжения; конструкция и уклоны транспортных переходов; удобство всех городских перекрёстков; полный анализ видимости вокруг скалы; внутренние планы дворцовых служб; освещение и вентиляция дома. Технический тракт, насосный блок и новые склоны — предложения этой ревизии, а не ранее утверждённые элементы канона.

Машинный отчёт проверок. Старые художественные изображения не включены в эту подборку: они пока не приведены к новой геометрии.
